ТЕМПЕРАТУРА  ПОДАВАЕМОГО  ВОЗДУХА НА ВЫХОДЕ ИЗ ВЕНТИЛЯТОРА


Температура
наружного воздуха



Относительная влажность наружного воздуха (в %)


10%

20%

30%

40%

50%

60%

70%

80%

90%

10°С

4°С

4,5°С

5,5°С

6°С

7°С

7,5°С

8°С

9°С

9,5°С

15°С

7,5°С

8,5°С

9,5°С

10,5°С

11°С

12°С

13°С

13,5°С

14°С

20°С

11°С

12°С

13°С

14,5°С

15,5°С

16,5°С

17,5°С

18,5°С

19°С

25°С

14,5°С

16°С

17°С

18,5°С

20°С

21°С

22°С

23°С

24°С

30°С

17,5°С

19,5°С

21°С

22,5°С

24°С

25°С

26,5°С

28°С

29°С

35°С

20°С

23°С

25°С

26,5°С

28,5°С

30°С

31,5°С

32,5°С

34°С

40°С

23°С

26,5°С

29°С

31°С

32,5°С

34,5°С



45°С

26°С

29°С

32,5°С

35°С



50°С

29°С

32,5°С

36,5°С



Принципы как это работает?

Только задумайтесь, почему выходя из воды нам становиться прохладнее? Это объясняется процессом естественного испарения. Когда вода испаряется с поверхности чего-либо, поверхность становится холоднее, это происходит потому, что процесс испарения поглощает тепло для превращения воды в пар.

855

Другим ярким примером испарительного типа охлаждения воздуха в природе является морской бриз. Морской бриз прохладнее, потому в момент прохождения воздуха над водой, испаряющаяся с поверхности вода поглощает тепло из проходящего воздуха, температура воздуха понижается, и воздух превращается в прохладный бриз.

855

Кондиционеры испарительного типа используют тот же принцип.

Наружный воздух втягивается производительным электродвигателем, проходя через смоченные водой фильтры, воздух снижает свою температуру, при этом вода испаряется и поглощает тепловую энергию из проходящего воздушного потока. Получается подобный морскому бризу воздух, увлажненный, очищенный от пыли и неприятных запахов. Тем самым создаются комфортные условия для человека, животных и растений

855

Испарение воды поглощает тепло из окружающей среды, вследствие чего воздух становится холоднее. Испарительные кондиционеры оборудованы фильтрами (испарительными панелями), имеющими ячеистую структуру, позволяющую воздуху проходить через фильтры.

855

Система равномерного распределения подачи воды позволяет насыщать фильтры водой. Коэффициент насыщения фильтров водой достигает 92%. Толщина фильтров 100мм, геометрия ячеек фильтра многократно увеличивает площадь соприкосновения, лопасти вентилятора заставляют молекулы воды испаряться с поверхности фильтра, перемешиваясь с воздухом молекулы воды поглощают тепло из воздуха.

Охлажденный и увлажненный воздух поступает в помещение через систему воздуховодов, создавая комфортный температурный режим и уровень влажности.

855855

Можно охлаждать как все помещение, так и наиболее проблемные по температурному режиму зоны.

Основы теории охлаждения

Охлаждение при испарении — это физический феномен, при котором испарение жидкости в окружающий воздух охлаждает объект или контактирующую с ним жидкость. Скрытая теплота, количество теплоты необходимое для испарения жидкости, берётся из окружающей среды. При изучении испарения воды,влажный термометр сравнивается с сухим, полученное значение соответствует потенциалу охлаждения при испарении. Чем больше разница двух температур, тем больше эффект охлаждения. Если температура одинаковая, то испарения воды в окружающую атмосферу не происходит, соответственно нет и охлаждающего эффекта.

Простым примером природного испарительного охлаждения является потоотделение, при этом тело выделяет пот для собственного охлаждения. Количество передаваемой теплоты зависит от уровня испарения, на каждый килограмм испарённой воды передаётся 2257 кДж. Уровень испарения зависит от влажности и температуры окружающего воздуха, поэтому в жаркие влажные дни пот накапливается на теле. Выделившийся в таких условиях пот не может испарится.

Принцип испарительного охлаждения отличается от того, на котором работают аппараты парокомпрессионного охлаждения, хотя они также требуют испарения (испарение является частью системы). В парокомпрессионном цикле, после испарения хладагента внутри испарительного змеевика, охлаждающий газ сжимается и охлаждается, под давлением конденсируясь в жидкое состояние. В отличие от этого цикла, в испарительном охладителе вода испаряется только один раз. Испарённая вода в охладительном приборе выводится в пространство с охлажденным воздухом. В градирне испарившаяся вода уносится потоком воздуха.

Понимание производительности испарительного охлаждения требует понимания психрометрии. Производительность испарительного охлаждения динамично связанна с начальной температурой и уровнем влажности. Бытовой охладитель охлаждает воздух на 3-4°C по влажному термометру. Достаточно просто рассчитать производительность охладителя по стандартной погодной сводке. Поскольку обычно погодная сводка содержит точку росы и относительную влажность, но не включает температуры по влажному термометру, для её определения необходимо использовать психрометрический график. Если температуры по влажному и сухому термометру известны, определение производительности охладителя (или температуры выходящего из охладителя воздуха) будет следующим:

TLA = TDB — ((TDB — TWB) x E)

TLA = Температура выходящего воздуха
TDB = Температура по сухому термометру
TWB = Температура по влажному термометру
E = Эффективность испаряющего наполнителя.



Эффективность испаряющего наполнителя обычно находится между 80 % и 95 %, и со временем падает совсем не много. Стандартные осиновые наполнители используемые в бытовых испарительных приборах имеют около 85 % эффективности. Наполнители типа CELdek обладают эффективностью в 90-95 % (и больше, в зависимости от влажности). Такой тип наполнителей чаще используется на больших коммерческих и производственных объектах. Например, в г. Краснодар (Россия) в обычный день температура 36°С TDB / 21,5°С TWB и около 27 % относительной влажности, расчет выходящей из бытового охладителя температуры был бы таким:

TLA = 36° — ((36° — 21,5°) x 85 % эффективность)

TLA = 23,7 °C

Для измерения производительности может быть использован один из двух методов:
  • Использовать психрометрический график для расчета температуры по влажному термометру.
  • Применить эмпирический расчет который предполагает что температура по влажному термометру приблизительно равна температуре среды, минус одна треть разницы между температурой среды и точкой росы. К предыдущему случаю, прибавить 3-5°C, как описано ниже.

Упрощенно температуру приточного воздуха можно определять по таблице.

ТЕМПЕРАТУРА  ПОДАВАЕМОГО  ВОЗДУХА


Температура
наружного воздуха



Относительная влажность наружного воздуха (в %)


10%

20%

30%

40%

50%

60%

70%

80%

90%

10°С

4°С

4,5°С

5,5°С

6°С

7°С

7,5°С

8°С

9°С

9,5°С

15°С

7,5°С

8,5°С

9,5°С

10,5°С

11°С

12°С

13°С

13,5°С

14°С

20°С

11°С

12°С

13°С

14,5°С

15,5°С

16,5°С

17,5°С

18,5°С

19°С

25°С

14,5°С

16°С

17°С

18,5°С

20°С

21°С

22°С

23°С

24°С

30°С

17,5°С

19,5°С

21°С

22,5°С

24°С

25°С

26,5°С

28°С

29°С

35°С

20°С

23°С

25°С

26,5°С

28,5°С

30°С

31,5°С

32,5°С

34°С

40°С

23°С

26,5°С

29°С

31°С

32,5°С

34,5°С



45°С

26°С

29°С

32,5°С

35°С



50°С

29°С

32,5°С

36,5°С



Из-за того, что испарительные охладители имеют наибольшую производительность в сухих условиях, они широко используются и наиболее эффективны в засушливых, и пустынных регионах. Это же уравнение показывает причину по которой испарительные охладители имеют ограниченную применимость в среде с высокой влажностью.

Экономический эффект

855


  • Потребление эл.энергии в 5 -10 раз меньше, чем обычный кондиционер.
  • Охлажденный, 100 % свежий воздух по стоимости = обычной вентиляции
  • Устранение пыли, табачного дыма и других неприятных запахов
  • Очистка подаваемого наружного загрязненного воздуха
  • Предотвращение простудных заболеваний, аллергии
  • Отличное самочувствие
  • Стоимость капитальных затрат ниже в 2...5 раз по сравнению с обычными кондиционерами

Пример :

  Охладитель испарительного типа Кондиционер Вентиляц. установки Вентиляторы
Производительность 18 000 м3/ч 400 000 BTU/ч 40 000 м3/ч 1400 мм (Dia)
Мощность (кВт) 1,1 54 7,5 0,075
Площадь охлаждения (м2) 1000 1000 1000 1000
Количество смен воздуха в час 30 0 30 0
Количество установок шт 8 2 3 83
Общее потебление (кВт) в час 8,8 108 22,5 6,2
Общее потребление электроэнергии (кВт) каждый год, при 10 ч-вой работе в день 32 120 394 200 82 125 22 721
Процентное отношение затрат на электроэнергию, в сравнении с кондиционером % 8,15% 100% 20,83% 5,76%


234

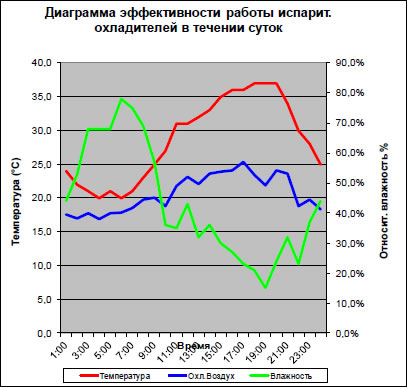

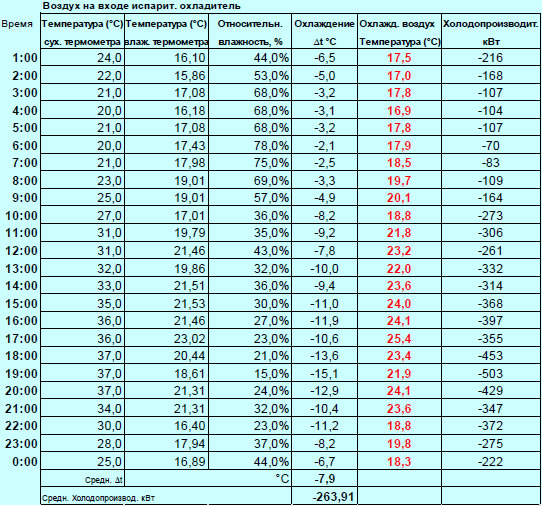

Пример работы испарительного охладителя:

в летний период при пике в +37°C и 21% отн.влажности в течение суток

43544

6565

Сравнение с обычным кондиционером

Принцип испарительного охлаждения отличается от того, на котором работают аппараты парокомпрессионного охлаждения, хотя они также требуют испарения (испарение является частью системы). В парокомпрессионном цикле, после испарения хладагента внутри испарительного змеевика, охлаждающий газ сжимается и охлаждается, под давлением конденсируясь в жидкое состояние.

В отличие от этого цикла, в испарительном охладителе вода испаряется только один раз. Испарённая вода в охладительном приборе выводится в пространство с охлажденным воздухом. В градирне испарившаяся вода уносится потоком воздуха.

Сравнение испарительного охлаждения и парокомпрессионного кондиционирования воздуха:

Преимущества

Менее затратная установка

855

  • Расчетная стоимость установки составляет около половины средств необходимых для установки централизованной системы кондиционирования воздуха.

Меньше затрат в эксплуатации

855 855

  • Ориентировочно, эксплуатационные расходы составляют 10-25% от затрат при парокомпрессионном кондиционировании.
  • Энергия необходима только для работы вентилятора и водного насоса. Поскольку вода не рецирулирует, в системе не компрессора, который потребляет большую часть энергии при охлаждении в закрытом цикле.
  • Охлаждающим агентом является вода, а не такие хладагенты как аммоний, диоксид серы или CFCs, которые могут быть токсичны, дороги в утилизации и опасны для озонового слоя. Такие хладагенты являются объектом строгого лицензирования и экологического контроля.

Простота в эксплуатации

  • В большинстве базовых испарительных охладителей есть только две механические части — мотор и насос, они обе дёшево ремонтируются, зачатую просто путём механической очистки.

Вентиляция воздуха

855

  • Большой и постоянный поток воздуха через помещения кардинально уменьшает время пребывания воздуха в здании.
  • Испарительное охлаждение увеличивает влажность. В сухом климате, это может увеличить комфортность и уменьшить проблему статического электричества.
  • При надлежащем содержании аппарат сам по себе работает как эффективный воздушный фильтр. Он может удалять из воздуха различные загрязнения, включая городской озон. Парокомпрессионное кондиционирование воздуха теряет эту способность в случае недостаточной влажности воздуха для стекания конденсата.

Недостатки

Производительность

  • В условиях высокой влажности у испарительного охладителя уменьшается охлаждающая способность.

Не может функционировать как осушитель. Традиционные кондиционеры удаляют влагу из воздуха (за исключением очень сухих мест установки, где рециркуляция может привести к увеличению влажности). Испарительное охлаждение добавляет влагу, а в сухом климате, сухость воздуха может улучшать температурный комфорт при высоких температурах.


Комфорт

  • Воздух из испарительного охладителя зачастую содержит 80-90 % относительной влажности. Очень влажный воздух снижает уровень испарения влаги с кожи, носа, лёгких и глаз.
  • Высокая влажность усиливает коррозию, особенно в присутствии пыли. Это явление может значительно сократить срок службы электроники и другого оборудования.
  • Высокая влажность вызывает конденсацию, которая может стать серьезной проблемой (например, при наличии электрического оборудования, компьютеров, книг, старого дерева).

Вода

  • Испарительные охладители требуют постоянного источника воды для смачивания прокладок.
  • Вода, содержащая минералы, оставляет кристаллы соли на прокладках и внутренностях охладителя. Промывка системы (чистка насоса) может уменьшить эту проблему. Такие кристаллы могут образовываться внутри прокладок. В зависимости от типа и концентрации этих минералов, возможны определённые риски для безопасности при замене таких прокладок.
  • Линии подачи воды может понадобиться защита от замерзания в зимний сезон. Сам охладитель необходимо периодически осушать, чистить и менять прокладки.

Общие замечания

  • При недостаточной фильтрации с потоком воздуха в помещения могут проникать различные запахи или другие внешние загрязнители.
  • Болеющим астмой стоит остерегаться помещений с плохо эксплуатируемым оборудованием испарительного охлаждения.
  • Для предотвращения коррозии испарительного охладителя может понадобиться гальванический анод.
  • Стружка в сухой прокладке охладителя может загореться даже от небольшой искры.

История испарительного охлаждения

Первые попытки кондиционирования или охлаждения воздуха производились в Персии тысячи лет назад. Персидские устройства охлаждения воздуха использовали способность воды сильно охлаждаться при испарении. Типичный кондиционер тех дней представлял собой специальную шахту, улавливающую дуновение ветра, в которой размещались пористые сосуды с водой или протекала вода из источника. Воздух в шахте охлаждался и насыщался влагой и, затем, подавался в помещение.

В Индии, для охлаждения воздуха, в качестве двери использовался каркас, обвитый индийской кокосовой пальмой — татти. Сверху двери устанавливалась ёмкость, которая медленно заполнялась водой за счёт капиллярного эффекта в тканях татти. Когда уровень воды достигал определённого значения, ёмкость опрокидывалась, орошая водой дверь, и возвращалась в исходное состояние.
Древние египтяне, греки и римляне использовали мокрый коврик для охлаждения воздуха в помещениях. Они вешали коврики над дверями их палаток и других жилищ. Когда ветер дул через коврики, он испарял воду, вследствие чего воздух охлаждался.


В 1800-х годах новые производители текстильной продукции Англии начали использовать испарение воды в системах охлаждения в мельницах. В 1902 г. Уиллис Хавиленд Кэрриер изобрел и патентовал первые современные электрические кондиционеры для промышленных предприятий в Соединенных Штатах.
Сам термин кондиционирование воздуха впервые был предложен в 1906 году Стюардом Крамером, который связывал это понятие с получением кондиционного товара.
Позже системы кондиционирования воздуха начали применяться для улучшения производительности труда на рабочих местах. Затем сфера применения кондиционирования была расширена для улучшения комфорта в домах и автомобилях. В 1950-х годах в Соединённых Штатах наблюдался взлёт продаж кондиционеров для жилых помещений.
В 2000-х годах повышение экологического уровня и экономия электроэнергии спровоцировал разработку различных охладителей испарительного типа.







Действующий прайс - лист 01.06.2020

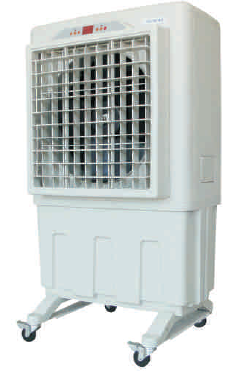

Бытовая серия Mobile
CD-LYEV-035-13C
3.500 м3/ч
(600x430x1380)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
1 020 $ 120 0,15/0,1/0,075 230/1/50 5.6 Осевой Плавное ≤58
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
 - 60 25 √ √ 35 ИК Пульт ДУ
CD-ZYEV-06-13B
6.000 м3/ч
(750x550x1320)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
1 200 $ 60 0,15/0,09/0,06 230/1/50 02.03.2016 Осевой Плавное ≤68
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
 -  30 100 √ √ 70 ИК Пульт ДУ

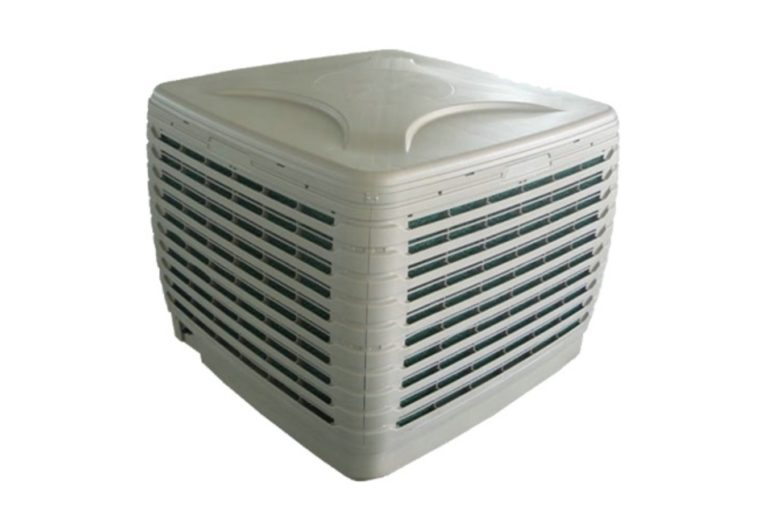

Серия Tivano - 16.000 м3/ч
CD-ZXEV16-10E
нижняя подача
(1030x1030x883)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 365 $ 160 0.75 230/1/50 5.6 Осевой Плавное ≤75
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ500 55 73 √ √ 18 Кнопки и регулятор

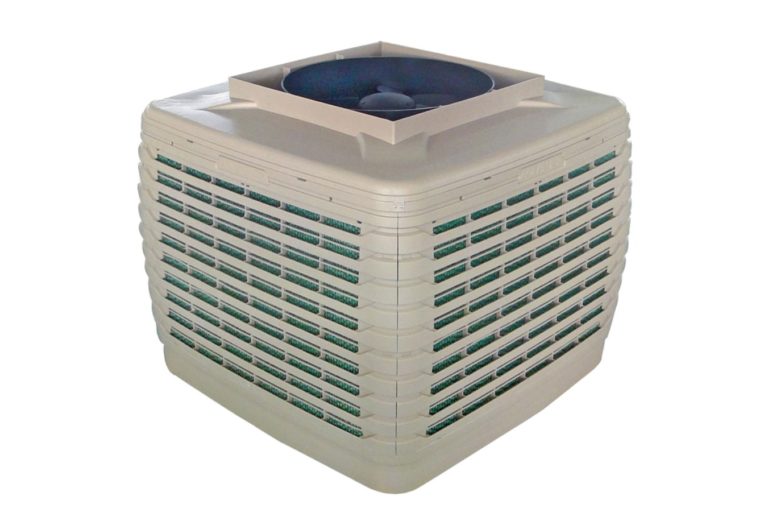

CD-ZSEV-16-10E верхняя подача
(1030x1030x968)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 448 $ 160 0.75 230/1/50 5.6 Осевой Плавное ≤75
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ500 53 71 √ √ 18 Кнопки и регулятор

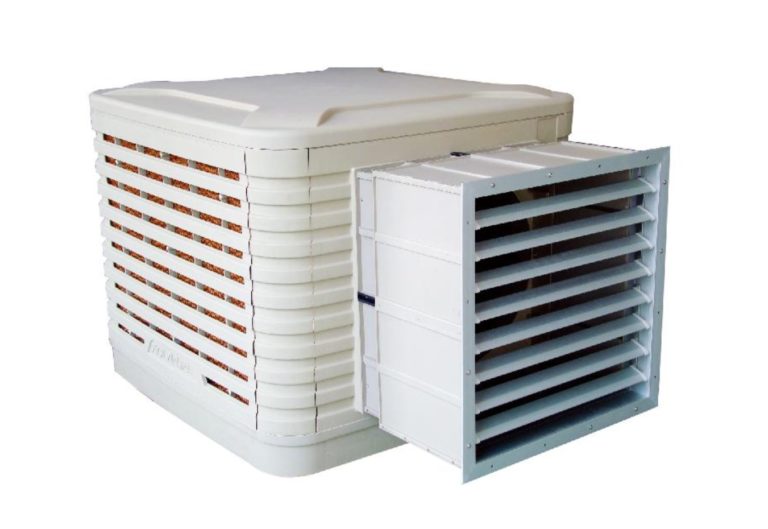

CD-ZCEV-16-10E боковая подача
(1030x1345x883)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 613 $ 160 0.75 230/1/50 5.6 Осевой Плавное ≤75
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ500 55 73 √ √ 40 LCD контроллер
Серия Tivano - 18.000 м3/ч
CD-ZXEV-10B
нижняя подача
(1170x1170x960)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 778 $ 190 1.1 230/1/50 5.6 Осевой Плавное ≤76
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ600 84 124 √ √ 40 LCD контроллер
CD-ZSEV-10B
верхняя подача
(1170x1170x1052)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 860 $ 190 1.1 230/1/50 5.6 Осевой Плавное ≤76
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ600 84 124 √ √ 40 LCD контроллер
Серия Tropaia - 18.000 м3/ч
CD-ZXEV18-10E
нижняя подача
(1150x1150x950)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 888 $ 190 1.1 230/1/50 5.6 Осевой Плавное ≤76
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ600 80 110 √ √ 30 LCD пульт расширенный
CD-ZSEV18-10E
верхняя подача
(1150x1150x982)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
2 970 $ 190 1.1 230/1/50 5.6 Осевой Плавное ≤76
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ600 80 110 √ √ 30 LCD пульт расширенный
Серия Tongara - 18.000 м3/ч
CD-LX18-10C
нижняя подача
(1150x1150x982)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
3 740 $ 163 1.5 230/1/50 8.5 Центробежный Плавное ≤70
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ470*380 87 117 √ √ 30 LCD пульт расширенный
CD-LSEV18-10C
верхняя подача
(1150x1150x950)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
3 850 $ 163 1.5 230/1/50 8.5 Центробежный Плавное ≤70
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ470*380 87 117 √ √ 30 LCD пульт расширенный
                   При объединении в сеть блоков Tropaia, Tongara необходим концентратор HUB $275            позволяет объединить до 4-х блоков на один пульт ДУ
Серия Turusi
CD-ZXEV25-32B
нижняя подача
25.000 м3/ч
(1250х1250х1310)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
4 483 $ 306 02.01.1900 380/3/50 05.01.1900 Осевой 2 скорости ≤78
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ710 125 175 √ √ 55 Кнопки и переключатель
CD-ZSEV25-32B
верхняя подача
25.000 м3/ч
(1250х1250х1426)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
4 675 $ 306 3.0 380/3/50 7.1 Осевой 2 скорости ≤78
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ710 125 175 √ √ 55 Кнопки и переключатель
CD-ZXEV30-32B
нижняя подача
30.000 м3/ч
(1250х1250х1310)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
4 923 $ 366 3.0 380/3/50 7.1 Осевой 2 скорости ≤78
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ710 125 180 √ √ 55 Кнопки и переключатель
CD-ZSEV30-32B
верхняя подача
30.000 м3/ч
(1250х1250х1426)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
5 115 $ 366 3.0 380/3/50 7.1 Осевой 2 скорости ≤78
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ710 125 180 √ √ 55 Кнопки и переключатель
CD-LCEV35-31B
боковая подача
35.000 м3/ч
(1147x1317x1390)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
13 750 $ 400 5.5 380/3/50 11.6 Центробежный 1 скорость ≤78
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
φ625*595 550 645 / / 95 кнопки включения
CD-LXEV50-32A
50.000 м3/ч
(2085x2105x1860)		   Цена, у.е. Напор, Па Эл.потребление, кВт В/Ф/Гц Номинальный ток, А Тип вентилятора Наличие скоростей Уровень шума
25 850 $ 500/222 13/5 380/3/50 28/12 Центробежный 2 скорости ≤85
Диаметр вентилятора Масса нетто, кг Масса брутто, кг Автоочистка Защита от нехватки воды Вместимость воды, л Тип пульта
/ 900 ≤1000 / / / Кнопки и регулятор






Описание принципа работы

Принципы как это работает?

Только задумайтесь, почему выходя из воды нам становиться прохладнее? Это объясняется процессом естественного испарения. Когда вода испаряется с поверхности чего-либо, поверхность становится холоднее, это происходит потому, что процесс испарения поглощает тепло для превращения воды в пар.

855

Другим ярким примером испарительного типа охлаждения воздуха в природе является морской бриз. Морской бриз прохладнее, потому в момент прохождения воздуха над водой, испаряющаяся с поверхности вода поглощает тепло из проходящего воздуха, температура воздуха понижается, и воздух превращается в прохладный бриз.

855

Кондиционеры испарительного типа используют тот же принцип.

Наружный воздух втягивается производительным электродвигателем, проходя через смоченные водой фильтры, воздух снижает свою температуру, при этом вода испаряется и поглощает тепловую энергию из проходящего воздушного потока. Получается подобный морскому бризу воздух, увлажненный, очищенный от пыли и неприятных запахов. Тем самым создаются комфортные условия для человека, животных и растений

855

Испарение воды поглощает тепло из окружающей среды, вследствие чего воздух становится холоднее. Испарительные кондиционеры оборудованы фильтрами (испарительными панелями), имеющими ячеистую структуру, позволяющую воздуху проходить через фильтры.

855

Система равномерного распределения подачи воды позволяет насыщать фильтры водой. Коэффициент насыщения фильтров водой достигает 92%. Толщина фильтров 100мм, геометрия ячеек фильта многократно увеличивает площадь соприкосновения, лопасти вентилятора заставляют молекулы воды испаряться с поверхности фильтра, перемешиваясь с воздухом молекулы воды поглащают тепло из воздуха.



Охлажденный и увлажненный воздух поступает в помещение через систему воздуховодов, создавая комфортный температурный режим и уровень влажности.

855

Можно охлаждать как все помещение, так и наиболее проблемные по температурному режиму зоны.

855

Основы теории охлаждения




Охлаждение при испарении — это физический феномен, при котором испарение жидкости в окружающий воздух охлаждает объект или контактирующую с ним жидкость. Скрытая теплота, количество теплоты необходимое для испарения жидкости, берётся из окружающей среды. При изучении испарения воды,влажный термометр сравнивается с сухим, полученное значение соответствует потенциалу охлаждения при испарении. Чем больше разница двух температур, тем больше эффект охлаждения. Если температура одинаковая, то испарения воды в окружающую атмосферу не происходит, соответственно нет и охлаждающего эффекта.

Простым примером природного испарительного охлаждения является потоотделение, при этом тело выделяет пот для собственного охлаждения. Количество передаваемой теплоты зависит от уровня испарения, на каждый килограмм испарённой воды передаётся 2257 кДж. Уровень испарения зависит от влажности и температуры окружающего воздуха, поэтому в жаркие влажные дни пот накапливается на теле. Выделившийся в таких условиях пот не может испарится.

Принцип испарительного охлаждения отличается от того, на котором работают аппараты парокомпрессионного охлаждения, хотя они также требуют испарения (испарение является частью системы). В парокомпрессионном цикле, после испарения хладагента внутри испарительного змеевика, охлаждающий газ сжимается и охлаждается, под давлением конденсируясь в жидкое состояние. В отличие от этого цикла, в испарительном охладителе вода испаряется только один раз. Испарённая вода в охладительном приборе выводится в пространство с охлажденным воздухом. В градирне испарившаяся вода уносится потоком воздуха.

Понимание производительности испарительного охлаждения требует понимания психрометрии. Производительность испарительного охлаждения динамично связанна с начальной температурой и уровнем влажности. Бытовой охладитель охлаждает воздух на 3-4°C по влажному термометру. Достаточно просто рассчитать производительность охладителя по стандартной погодной сводке. Поскольку обычно погодная сводка содержит точку росы и относительную влажность, но не включает температуры по влажному термометру, для её определения необходимо использовать психрометрический график. Если температуры по влажному и сухому термометру известны, определение производительности охладителя (или температуры выходящего из охладителя воздуха) будет следующим:



TLA = TDB — ((TDB — TWB) x E)
TLA = Температура выходящего воздуха
TDB = Температура по сухому термометру
TWB = Температура по влажному термометру
E = Эффективность испаряющего наполнителя.



Эффективность испаряющего наполнителя обычно находится между 80 % и 95 %, и со временем падает совсем не много. Стандартные осиновые наполнители используемые в бытовых испарительных приборах имеют около 85 % эффективности. Наполнители типа CELdek обладают эффективностью в 90-95 % (и больше, взависимости от влажности). Такой тип наполнителей чаще используется на больших коммерческих и производственных объектах. Например, в г.Краснодар (Россия) в обычный день температура 36°С TDB / 21,5°С TWB и около 27 % относительной влажности, расчет выходящей из бытового охладителя температуры был бы таким:



TLA = 36° — ((36° — 21,5°) x 85 % эффективность)
TLA = 23,7 °C






Для измерения производительности может быть использован один из двух методов:

  • Использовать психрометрический график для расчета температуры по влажному термометру.
  • Применить эмпирический расчет который предполагает что температура по влажному термометру приблизительно равна температуре среды, минус одна треть разницы между температурой среды и точкой росы. К предыдущему случаю, прибавить 3-5°C, как описано ниже.

Упрощенно температуру приточного воздуха можно определять по таблице.



Из-за того, что испарительные охладители имеют наибольшую производительность в сухих условиях, они широко используются и наиболее эффективны в засушливых, и пустынных регионах. Это же уравнение показывает причину по которой испарительные охладители имеют ограниченную применимость в среде с высокой влажностью.

История испарительного охлаждения

Первые попытки кондиционирования или охлаждения воздуха производились в Персии тысячи лет назад. Персидские устройства охлаждения воздуха использовали способность воды сильно охлаждаться при испарении. Типичный кондиционер тех дней представлял собой специальную шахту, улавливающую дуновение ветра, в которой размещались пористые сосуды с водой или протекала вода из источника. Воздух в шахте охлаждался и насыщался влагой и, затем, подавался в помещение.

В Индии, для охлаждения воздуха, в качестве двери использовался каркас, обвитый индийской кокосовой пальмой — татти. Сверху двери устанавливалась ёмкость, которая медленно заполнялась водой за счёт капиллярного эффекта в тканях татти. Когда уровень воды достигал определённого значения, ёмкость опрокидывалась, орошая водой дверь, и возвращалась в исходное состояние.
Древние египтяне, греки и римляне использовали мокрый коврик для охлаждения воздуха в помещениях. Они вешали коврики над дверями их палаток и других жилищ. Когда ветер дул через коврики, он испарял воду, вследствие чего воздух охлаждался.


В 1800-х годах новые производители текстильной продукции Англии начали использовать испарение воды в системах охлаждения в мельницах. В 1902 г. Уиллис Хавиленд Кэрриер изобрел и патентовал первые современные электрические кондиционеры для промышленных предприятий в Соединенных Штатах.
Сам термин кондиционирование воздуха впервые был предложен в 1906 году Стюардом Крамером, который связывал это понятие с получением кондиционного товара.
Позже системы кондиционирования воздуха начали применяться для улучшения производительности труда на рабочих местах. Затем сфера применения кондиционирования была расширена для улучшения комфорта в домах и автомобилях. В 1950-х годах в Соединённых Штатах наблюдался взлёт продаж кондиционеров для жилых помещений.
В 2000-х годах повышение экологического уровня и экономия электроэнергии спровоцировал разработку различных охладителей испарительного типа.



МодельЦена, у.е.
Таблица температур-

Примеры применения

Бытовые

Пром. с осевым вентилятором

Пром. с центробежным вентилятором



Свяжитесь с нами и Вам обязательно ответят:
г. Краснодар, ул. Гаражная, 87 стр.2. cplus@bk.ru

+7 (861) 210-01-01
Кондиционирование, отопление, вентиляция
Яндекс.Метрика
© 1998 - 2014 Компания Комфорт-плюс - Кондиционирование, вентиляция, отопление. Проектирование, подбор оборудования, комплектация, монтаж, сервиc.
